Ultra Compact IQ Modulator Bias Controller ឧបករណ៍បញ្ជាលំអៀងដោយស្វ័យប្រវត្តិ
លក្ខណៈ
•ផ្តល់នូវភាពលំអៀងចំនួនបីសម្រាប់ម៉ូឌុល IQ ម៉ូឌុលម៉ូឌុលដោយឯករាជ្យ៖
•QPSK, QAM, OFDM, SSB បានផ្ទៀងផ្ទាត់
•ដោត និងលេង៖
មិនត្រូវការការក្រិតដោយដៃ អ្វីគ្រប់យ៉ាងដោយស្វ័យប្រវត្តិ
•I, Q arms៖ គ្រប់គ្រងលើរបៀប Peak និង Null សមាមាត្រផុតពូជខ្ពស់៖ 50dB max1
•P arm៖ បញ្ជាលើរបៀប Q+ និង Q- ភាពត្រឹមត្រូវ៖ ± 2◦
•ទម្រង់ទាប៖ 40mm(W) × 28mm(D) × 8mm(H)
•ស្ថេរភាពខ្ពស់៖ ការអនុវត្តឌីជីថលយ៉ាងពេញលេញ ងាយស្រួលប្រើ៖
• ប្រតិបត្តិការដោយដៃជាមួយ mini jumper ប្រតិបត្តិការ OEM ដែលអាចបត់បែនបានតាមរយៈ UART2
• របៀបពីរដើម្បីផ្តល់វ៉ុលលំអៀង៖ a.Automatic Bias Control b.User determined bias voltages
ការដាក់ពាក្យ
•LiNbO3 និង IQmodulators ផ្សេងទៀត។
•QPSK, QAM, OFDM, SSB និងល។
•ការបញ្ជូនបន្ត
ការសម្តែង

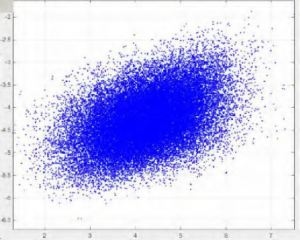

រូបភាពទី 1. ក្រុមតារានិករ (ដោយគ្មានឧបករណ៍បញ្ជា)
រូបភាពទី 2. ក្រុមតារានិករ QPSK (ជាមួយឧបករណ៍បញ្ជា

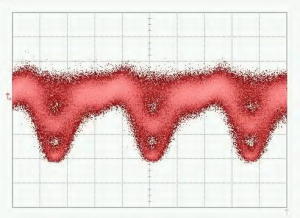

រូបភាពទី 3. គំរូ QPSK-ភ្នែក
រូបភាពទី 5. គំរូតារានិករ 16-QAM
រូបភាពទី 4. វិសាលគម QPSK
រូបភាពទី 6. 16-QAM Spectrum
លក្ខណៈបច្ចេកទេស
| ប៉ារ៉ាម៉ែត្រ | នាទី | វាយ | អតិបរមា | ឯកតា |
| ការត្រួតពិនិត្យការអនុវត្ត | ||||
| I, Q arms ត្រូវបានគ្រប់គ្រងលើNull (អប្បបរមា) ឬកំពូល (អតិបរមា) ចំណុច | ||||
| សមាមាត្រផុតពូជ | MER1 | 50 | dB | |
| P arm ត្រូវបានគ្រប់គ្រងលើQ+(ត្រូវ បួនជ្រុង) ឬសំណួរ-( ឆ្វេង បួនជ្រុង) ចំណុច | ||||
| ភាពត្រឹមត្រូវនៅ Quad | −2 | +2 | សញ្ញាបត្រ2 | |
| ពេលវេលាស្ថេរភាព | 15 | 20 | 25 | s |
| អគ្គិសនី | ||||
| វ៉ុលថាមពលវិជ្ជមាន | +14.5 | +១៥ | +15.5 | V |
| ចរន្តថាមពលវិជ្ជមាន | 20 | 30 | mA | |
| វ៉ុលថាមពលអវិជ្ជមាន | -១៥.៥ | -១៥ | -14.5 | V |
| ចរន្តថាមពលអវិជ្ជមាន | 8 | 15 | mA | |
| ជួរវ៉ុលលទ្ធផល | -14.5 | +14.5 | V | |
| Dither amplitude | 1%Vπ | V | ||
| អុបទិក | ||||
| បញ្ចូលថាមពលអុបទិក3 | -៣០ | -8 | dBm | |
| បញ្ចូលប្រវែងរលក | ១១០០ | ១៦៥០ | nm | |
1. MER សំដៅលើ Modulator Extinction Ratio ។ សមាមាត្រផុតពូជដែលសម្រេចបានជាធម្មតាគឺសមាមាត្រផុតពូជនៃម៉ូឌុលដែលបានបញ្ជាក់នៅក្នុងសន្លឹកទិន្នន័យរបស់ម៉ូឌុល។
2. សូមចំណាំថាថាមពលអុបទិកបញ្ចូលមិនត្រូវគ្នានឹងថាមពលអុបទិកនៅចំណុចលំអៀងដែលបានជ្រើសរើសទេ។ វាសំដៅទៅលើថាមពលអុបទិកអតិបរិមាដែលម៉ូឌុលអាចនាំចេញទៅឧបករណ៍បញ្ជានៅពេលដែលវ៉ុលលំអៀងមានចាប់ពី −Vπ ដល់ +Vπ ។
ចំណុចប្រទាក់អ្នកប្រើ
រូបភាពទី 5 ។ សន្និបាត
| ក្រុម | ប្រតិបត្តិការ | ការពន្យល់ |
| កំណត់ឡើងវិញ | បញ្ចូល jumper ហើយទាញចេញបន្ទាប់ពី 1 វិនាទី | កំណត់ឧបករណ៍បញ្ជាឡើងវិញ |
| ថាមពល | ប្រភពថាមពលសម្រាប់ឧបករណ៍បញ្ជាលំអៀង | V- ភ្ជាប់អេឡិចត្រូតអវិជ្ជមាននៃការផ្គត់ផ្គង់ថាមពល |
| V + ភ្ជាប់អេឡិចត្រូតវិជ្ជមាននៃការផ្គត់ផ្គង់ថាមពល | ||
| ច្រកកណ្តាលភ្ជាប់ជាមួយអេឡិចត្រូតដី | ||
| ប៉ូល។1 | PLRI៖ បញ្ចូល ឬទាញចេញ jumper | គ្មាន jumper: របៀប Null; ជាមួយ jumper៖ របៀបកំពូល |
| PLRQ: បញ្ចូល ឬទាញ jumper ចេញ | គ្មាន jumper: របៀប Null; ជាមួយ jumper៖ របៀបកំពូល | |
| PLRP: បញ្ចូលឬទាញចេញ jumper | គ្មាន jumper: របៀប Q+; ជាមួយ jumper: Q- របៀប | |
| LED | ជានិច្ច | ធ្វើការក្រោមស្ថានភាពស្ថិរភាព |
| បើកឬបិទរៀងរាល់ 0.2 វិនាទី | ដំណើរការទិន្នន័យ និងស្វែងរកចំណុចត្រួតពិនិត្យ | |
| បើក ឬបិទរៀងរាល់ 1 វិនាទី | ថាមពលអុបទិកបញ្ចូលគឺខ្សោយពេក | |
| បើកឬបិទរៀងរាល់ 3 វិនាទី | ថាមពលអុបទិកបញ្ចូលគឺខ្លាំងពេក | |
| ភី.ឌី2 | ភ្ជាប់ជាមួយ photodiode | ច្រក PD ភ្ជាប់ Cathode នៃ photodiode |
| ច្រក GND ភ្ជាប់ Anode នៃ photodiode | ||
| វ៉ុលលំអៀង | In, Ip: Bias voltage for I arm | Ip: ផ្នែកវិជ្ជមាន; នៅក្នុង: ចំហៀងឬដី |
| Qn, Qp: វ៉ុលលំអៀងសម្រាប់ដៃ Q | Qp: ផ្នែកវិជ្ជមាន; Qn: ផ្នែកអវិជ្ជមាន ឬដី | |
| Pn, Pp: តង់ស្យុងលំអៀងសម្រាប់ P arm | Pp: ផ្នែកវិជ្ជមាន; Pn: ចំហៀង ឬដី | |
| UART | ដំណើរការឧបករណ៍បញ្ជាតាមរយៈ UART | វ៉ុលយោង 3.3: 3.3V |
| GND: ដី | ||
| RX: ទទួលឧបករណ៍បញ្ជា | ||
| TX: ការបញ្ជូនឧបករណ៍បញ្ជា |
1 ប៉ូលអាស្រ័យលើសញ្ញា RF ប្រព័ន្ធ។ នៅពេលដែលមិនមានសញ្ញា RF នៅក្នុងប្រព័ន្ធនោះប៉ូលគួរតែវិជ្ជមាន។ នៅពេលដែលសញ្ញា RF មានអំព្លីទីតធំជាងកម្រិតជាក់លាក់មួយ ប៉ូលនឹងផ្លាស់ប្តូរពីវិជ្ជមានទៅជាអវិជ្ជមាន។ នៅពេលនេះ ចំនុច Null និង Peak នឹងប្តូរជាមួយគ្នា។ ចំនុច Q+ និង Q- point នឹងប្តូរជាមួយគ្នាផងដែរ។ Polar switch អនុញ្ញាតឱ្យអ្នកប្រើផ្លាស់ប្តូរប៉ូល
ដោយផ្ទាល់ដោយមិនផ្លាស់ប្តូរចំណុចប្រតិបត្តិការ។
2មានតែជម្រើសមួយប៉ុណ្ណោះដែលត្រូវជ្រើសរើសរវាងការប្រើ photodiode ឧបករណ៍បញ្ជា ឬប្រើ photodiode ម៉ូឌុល។ វាត្រូវបានណែនាំឱ្យប្រើ photodiode ឧបករណ៍បញ្ជាសម្រាប់ការពិសោធន៍មន្ទីរពិសោធន៍ដោយហេតុផលពីរ។ ទីមួយ photodiode ឧបករណ៍បញ្ជាបានធានាគុណភាព។ ទីពីរ វាកាន់តែងាយស្រួលក្នុងការកែតម្រូវអាំងតង់ស៊ីតេពន្លឺបញ្ចូល។ ប្រសិនបើប្រើ photodiode ខាងក្នុងរបស់ modulator សូមប្រាកដថាចរន្តទិន្នផលរបស់ photodiode គឺសមាមាត្រយ៉ាងតឹងរឹងទៅនឹងថាមពលបញ្ចូល។
Rofea Optoelectronics ផ្តល់ជូននូវជួរផលិតផលនៃម៉ូឌុលអេឡិចត្រូអុបទិកពាណិជ្ជកម្ម ម៉ូឌុលដំណាក់កាល ម៉ូឌុលអាំងតង់ស៊ីតេ ឧបករណ៍ចាប់រូបភាព ប្រភពពន្លឺឡាស៊ែរ ឡាស៊ែរ DFB ឧបករណ៍ពង្រីកអុបទិក EDFA ឡាស៊ែរ SLD ម៉ូឌុល QPSK ឡាស៊ែរជីពចរ ឧបករណ៍ចាប់ពន្លឺ ឧបករណ៍ចាប់រូបភាពដែលមានតុល្យភាព អ្នកបើកបរឡាស៊ែរ , អំភ្លីអុបទិក, ឧបករណ៍វាស់ថាមពលអុបទិក, ឡាស៊ែរ Broadband, ឡាស៊ែរដែលអាចលៃតម្រូវបាន, ឧបករណ៍ចាប់អុបទិក, កម្មវិធីបញ្ជាឡាស៊ែរ diode, អំភ្លី Fiber ។ យើងក៏ផ្តល់ម៉ូឌុលពិសេសជាច្រើនសម្រាប់ការប្ដូរតាមបំណងផងដែរ ដូចជាម៉ូឌុលដំណាក់កាលអារេ 1*4, Vpi ទាបជ្រុល និងម៉ូឌុលអនុបាតផុតពូជខ្ពស់ជ្រុល ដែលត្រូវបានប្រើជាចម្បងនៅក្នុងសាកលវិទ្យាល័យ និងវិទ្យាស្ថាន។
សង្ឃឹមថាផលិតផលរបស់យើងនឹងមានប្រយោជន៍សម្រាប់អ្នក និងការស្រាវជ្រាវរបស់អ្នក។
