ឧបករណ៍កែប្រែអេឡិចត្រូអុបទិក Rof 780nm LiNbO3 អាំងតង់ស៊ីតេ 10G

ការពិពណ៌នាខ្លី៖

ឧបករណ៍កែប្រែអាំងតង់ស៊ីតេ LiNbO3 ត្រូវបានគេប្រើប្រាស់យ៉ាងទូលំទូលាយនៅក្នុងប្រព័ន្ធទំនាក់ទំនងអុបទិកល្បឿនលឿន ប្រព័ន្ធចាប់សញ្ញាឡាស៊ែរ និងប្រព័ន្ធ ROF ដោយសារតែដំណើរការអេឡិចត្រូអុបទិកបានល្អ។ ស៊េរី R-AM ដែលផ្អែកលើរចនាសម្ព័ន្ធ MZ push-pull និងការរចនា X-cut មានលក្ខណៈរូបវន្ត និងគីមីដែលមានស្ថេរភាព ដែលអាចអនុវត្តបានទាំងក្នុងការពិសោធន៍មន្ទីរពិសោធន៍ និងប្រព័ន្ធឧស្សាហកម្ម។

ផ្ញើអ៊ីមែលមកយើង ទាញយក

ព័ត៌មានលម្អិតអំពីផលិតផល

ក្រុមហ៊ុន Rofea Optoelectronics ផ្តល់ជូននូវផលិតផលអុបទិក និងហ្វូតូនិក ម៉ូឌុលអេឡិចត្រូអុបទិក

ស្លាកផលិតផល

លក្ខណៈពិសេស

* ការបាត់បង់ការបញ្ចូលទាប
* កម្រិតបញ្ជូនខ្ពស់
* វ៉ុលពាក់កណ្តាលរលកទាប
* ជម្រើសប្ដូរតាមបំណង

ឧបករណ៍កែប្រែអេឡិចត្រូអុបទិក ឧបករណ៍កែប្រែអេឡិចត្រូអុបទិក ឧបករណ៍កែប្រែអាំងតង់ស៊ីតេ LiNbO3 ឧបករណ៍កែប្រែ MZM ឧបករណ៍កែប្រែ Mach-Zehnder ឧបករណ៍កែប្រែ LiNbO3 ឧបករណ៍កែប្រែលីចូមនីអូបេត

ពាក្យសុំ

⚫ ប្រព័ន្ធ ROF
⚫ ការចែកចាយគន្លឹះកង់ទិច
⚫ ប្រព័ន្ធចាប់សញ្ញាឡាស៊ែរ
⚫ ការកែប្រែប្រេកង់ចំហៀង

រ៉ូហ្វ-AM ស៊េរី	រ៉ូហ្វ-ព្រឹក-០៧	រ៉ូហ្វ-ព្រឹក-០៨	រ៉ូហ្វ-ព្រឹក-១០	រ៉ូហ្វ-ព្រឹក-១៣	រ៉ូហ្វ-ព្រឹក-១៥
រលកប្រតិបត្តិការ	៧៨០ ណាណូម៉ែត្រ	៨៥០ ណាណូម៉ែត្រ	១០៦៤ ណាណូម៉ែត្រ	១៣១០ ណាណូម៉ែត្រ	១៥៥០ ណាណូម៉ែត្រ
កម្រិតបញ្ជូន	10GHz	10GHz	10/២០GHz	2.5GHz	50GHz	10GHz	20GHz	៤០GHz
ការបាត់បង់ការបញ្ចូល	＜៥ដេស៊ីប៊ី	＜៥ដេស៊ីប៊ី	＜៥ ដេស៊ីប៊ី	＜៥ ដេស៊ីប៊ី	＜៤ ដេស៊ីប៊ី
សមាមាត្រផុតពូជ @DC	＞2០ ដេស៊ីប៊ី	＞2០ ដេស៊ីប៊ី	＞2០ ដេស៊ីប៊ី	＞2០ ដេស៊ីប៊ី	＞2០ ដេស៊ីប៊ី
V_Π@RF (1KHz)	<3V	<3V	＜៤វ៉ុល	<៣.៥វ៉ុល	＜6V	<5V
V_Π@Bias	＜៣.៥V	＜៣.៥V	＜៥វ៉ុល	<5V	<8V	<7V

ព័ត៌មានការបញ្ជាទិញ

រ៉ូហ្វ

XXG

ប្រភេទ：AM --- ឧបករណ៍កែប្រែអាំងតង់ស៊ីតេ

រលកប្រវែង៖

០៧---៧៨០nm
០៨---៨៥០nm

១០---១០៦០ណាណូម៉ែត្រ

១៣---១៣១០ណាណូម៉ែត្រ

១៥---១៥៥០nm

កម្រិតបញ្ជូន៖

10GHz

20GHz

៤០GHz

50GHz

ម៉ូនីទ័រ PD៖

PD --- ជាមួយ PD
០០ --- គ្មាន PD

ប្រភេទសរសៃចូល-ចេញ៖ PP---PM/PM

ឧបករណ៍ភ្ជាប់អុបទិក៖ FA---FC/APCFP---FC/PC

SP --- ការប្ដូរតាមបំណង

R-AM-07-10G

ឧបករណ៍កែប្រែអាំងតង់ស៊ីតេរលក 710nm 10GHz

ប៉ារ៉ាម៉ែត្រ				និមិត្តសញ្ញា		នាទី	ប្រភេទ	អតិបរមា	ឯកតា
ប៉ារ៉ាម៉ែត្រអុបទិក
រលកប្រតិបត្តិការ				l		៧៦០	៧៨០	៨០០	nm
ការបាត់បង់ការបញ្ចូល				IL			៤.៥	5	dB
ការបាត់បង់ការត្រឡប់មកវិញអុបទិក				អូរីល				-៤៥	dB
អត្រាផុតពូជនៃកុងតាក់ @DC				បន្ទប់សង្គ្រោះបន្ទាន់@ឌីស៊ី		20	23		dB
ខ្សែកាបអុបទិក	បញ្ចូលកំពង់ផែ					PM៧៨០ជាតិសរសៃ (125/250μm)
	ច្រកចេញ					PM៧៨០ជាតិសរសៃ (125/250μm)
ចំណុចប្រទាក់ខ្សែកាបអុបទិក						FC/PC, FC/APC ឬការប្ដូរតាមបំណង
ប៉ារ៉ាម៉ែត្រអគ្គិសនី
កម្រិតបញ្ជូនប្រតិបត្តិការ（-៣ ដេស៊ីប៊ី					S₂₁	10	12		GHz
វ៉ុលពាក់កណ្តាលរលក Vpi		RF			@1KHz		2.5	3	V
		ភាពលំអៀង			@1KHz		3	4	V
ការបាត់បង់អគ្គិសនីត្រឡប់មកវិញ					S₁₁		-១២	-១០	dB
អ៊ីមផេដង់បញ្ចូល			RF		Z_RF	50			W
			ភាពលំអៀង		Z_{ភាពលំអៀង}	1M			W
ចំណុចប្រទាក់អគ្គិសនី						SMA(f)

លក្ខខណ្ឌកំណត់

ប៉ារ៉ាម៉ែត្រ	និមិត្តសញ្ញា	ឯកតា	នាទី	ប្រភេទ	អតិបរមា
ថាមពលអុបទិកបញ្ចូល	P_{ក្នុង, អតិបរមា}	ឌីប៊ីម			20
ថាមពល RF បញ្ចូល		ឌីប៊ីម			28
វ៉ុលលំអៀង	វីប៊ីយ៉ាស	V	-15		15
សីតុណ្ហភាពប្រតិបត្តិការ	កំពូល	℃	-១០		60
សីតុណ្ហភាពផ្ទុក	តេស្ត	℃	-៤០		85
សំណើម	RH	%	5		90

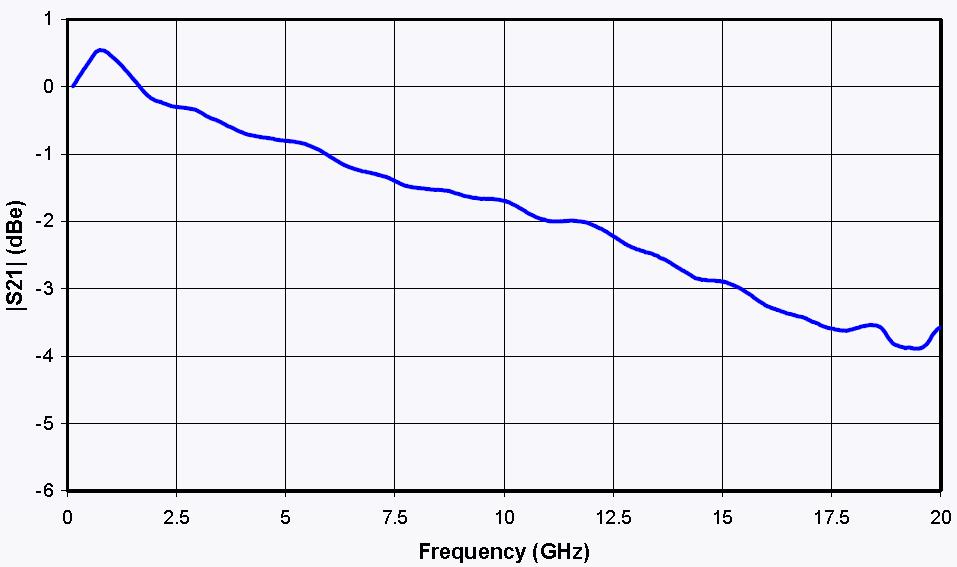

ខ្សែកោង S21

ខ្សែកោង &S11

ខ្សែកោង S21 និង s11

ដ្យាក្រាមមេកានិច

កំពង់ផែ	និមិត្តសញ្ញា	កំណត់ចំណាំ
ក្នុង	ច្រកបញ្ចូលអុបទិក	សរសៃ PM (125μm/250μm)
ចេញ	ច្រកចេញអុបទិក	ជម្រើស PM និង SMF
RF	ច្រកបញ្ចូល RF	SMA(f)
ភាពលំអៀង	ច្រកត្រួតពិនិត្យលំអៀង	១,២ លំអៀង, ៣៤-N/C
